NECルーターIXシリーズのSYSLOG、SNMPをHinemosで監視

・NECのルーター（IXシリーズ）のSYSLOG、SNMPをHinemosで監視する方法を知りたい。
・具体的な手順を教えてほしい。

こういった疑問に答えます。

本記事の内容

NECのルーター（IXシリーズ）のSYSLOG、SNMPをHinemosで監視する方法

サトナカ (@souiunogaii)

この記事を書いている私は、某SIerに勤務しながら、
WEB系エンジニア・インフラエンジニアに憧れて、プログラミングおよびインフラ技術の勉強をしています。

こういった私が、解説していきます。

私が実機で試したコマンドや画像を載せて書いています。
記事の信頼性担保に繋がると思います。

本記事の内容
NECのルーター(IX2215)でSYSLOGを監視サーバー(Hinemosマネージャー)に転送する
NECのルーター(IX2215)でSNMPトラップを監視サーバー(Hinemosマネージャー)に転送する
インフラエンジニアになるための勉強のやり方
- インフラエンジニアの勉強ができるおススメ書籍
  - インフラエンジニアの教科書
  - 1週間でLPICの基礎が学べる本
- インフラエンジニアの勉強ができるオンライン学習サイト
  - Udemy (オンライン動画学習サイト)
    - Udemyの特徴

NECのルーター(IX2215)でSYSLOGを監視サーバー(Hinemosマネージャー)に転送する

今回の構成

ルーターIX2215を、監視サーバー(Hinemosマネージャー)で監視します。

IX2215側の設定

syslogサーバへの転送

syslog ip enable

syslogサーバのIPアドレスを指定

syslog ip host <IPアドレス>

送信元IPアドレスの指定

syslog ip source <IPアドレス>

RT-Halley(config)# syslog ip enable
RT-Halley(config)# syslog ip host 192.168.100.107
RT-Halley(config)# syslog ip source 192.168.100.254

監視サーバー(Hinemosマネージャー)側の設定

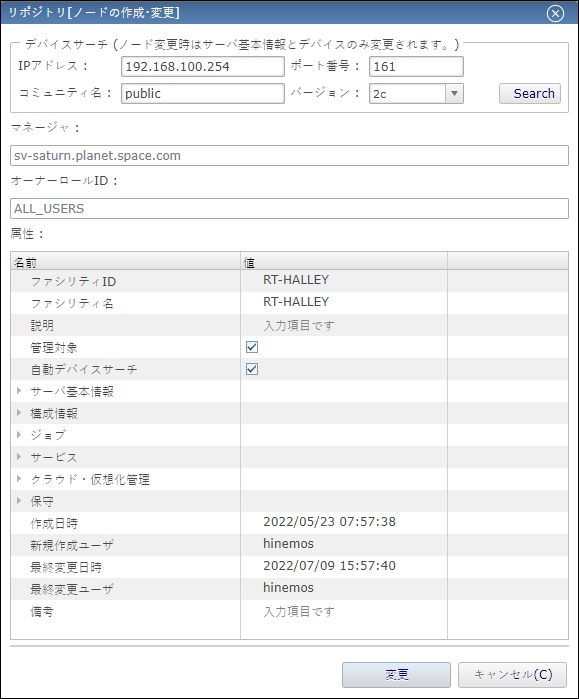

リポジトリの登録

システムログ監視の設定

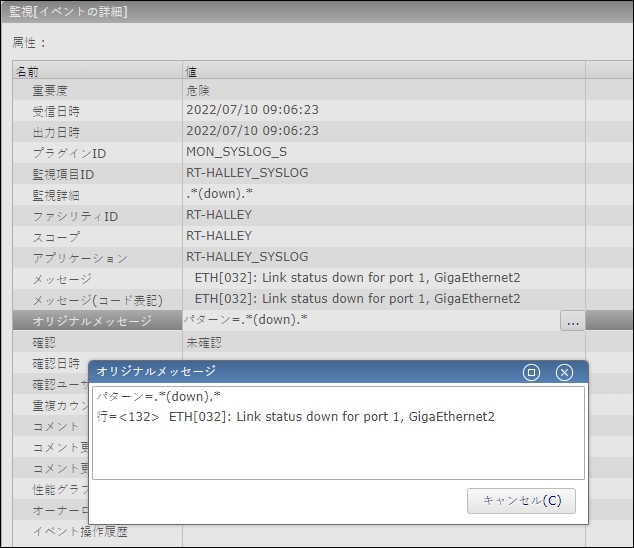

動作確認

Hinemosでログが検知できることを確認します。

NECのルーター(IX2215)でSNMPトラップを監視サーバー(Hinemosマネージャー)に転送する

ACL の設定（アクセス可能な SNMP マネージャの制限）

ip access-list <ACL名> permit ip src <IPアドレス> dest any

RT-Halley(config)# ip access-list HINEMOS permit ip src 192.168.100.107/32 dest any

SNMP エージェントの有効化

snmp-agent ip enable

コミュニティの設定

snmp-agent ip community public HINEMOS ro

送信するトラップの設定

snmp-agent ip trap public snmp

トラップ送信先 SNMP マネージャの設定

snmp-agent ip host <IPアドレス> public version 2

トラップ送信ポートの設定

snmp-agent ip trap-port 161

RT-Halley(config)# snmp-agent ip enable
RT-Halley(config)# snmp-agent ip community public HINEMOS ro
RT-Halley(config)# snmp-agent ip host 192.168.100.107 public version 2
RT-Halley(config)# snmp-agent ip trap public snmp
RT-Halley(config)# snmp-agent ip trap-port 161

動作確認

Hinemosマネージャーサーバーから

snmpwalk -v 2c -c public <IPアドレス> | head

[root@SV-SATURN ~]# snmpwalk -v 2c -c public 192.168.100.254 | head
SNMPv2-MIB::sysDescr.0 = STRING: NEC Portable Internetwork Core Operating System Software, IX Series IX2215 (magellan-sec) Software, Version 10.6.63, RELEASE SOFTWARE, Compiled Apr 15-Fri-2022 10:26:48 JST #2, IX2215
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.119.1.84.16.1
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (6412786) 17:48:47.86
SNMPv2-MIB::sysContact.0 = STRING:
SNMPv2-MIB::sysName.0 = STRING: RT-Halley
SNMPv2-MIB::sysLocation.0 = STRING:
SNMPv2-MIB::sysServices.0 = INTEGER: 72
IF-MIB::ifNumber.0 = INTEGER: 16
IF-MIB::ifIndex.1 = INTEGER: 1
IF-MIB::ifIndex.2 = INTEGER: 2

許可していないサーバーから

[root@SV-PLUTO ~]# snmpwalk -v 2c -c public 192.168.100.254 | head
Timeout: No Response from 192.168.100.254

参考にした記事

https://changineer.info/network/nec_ix/nec_ix_snmp.htmlchangineer.info

https://changineer.info/network/nec_ix/nec_ix_syslog.htmlchangineer.info

nwengblog.com
